micron-dynamics 6001 30A Digital Zentrale mit RS-Bus, WLAN Z21, LocoNet, S88N, XpressNet

HINWEIS: Motorola und Selektrix sind zum aktuellen Zeitpunkt noch nicht implementiert!

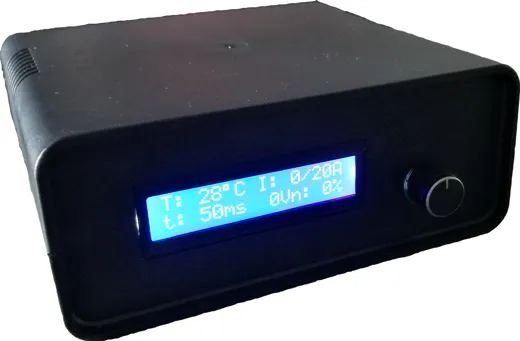

Der MD mXion 30Z ist unsere stärkste und zeitgleich beste Zentrale am Markt. Die 30Z bietet neben dem 30A Gleisausgang ein separtes Programmiergleis mit 3A was durch Isolierungen mit dem Hauptgleis verbunden werden kann um so eine Ausfahrtstelle zu ermöglichen. Ebenso bietet die 30Z ein großes Display welches alle wichtigen Paramter anzeigt und eine ausgeklügelte Menüführung welche es ermöglicht Einstellungen direkt am Gerät vorzunehmen. Als Besonderheit ist zu erwähnen das die 30Z alle gängigen Bussysteme (LocoNet, XpressNet, S88, RS-Bus und USB) sowie auch alle gängigen Protokolle (DCC, Motorola, Selektrix) unterstützt. Ebenso können Automatikfuntkionen aktiviert werden, welche die Steuerung von Abläufen ohne PC ermöglichen. Modellbahnzeit mit einstellbarem Faktor ist verfügbar ebenso wie div. Möglichkeiten der Kurzschlusserkennung und Überwachung. WLAN mit z21-Protokoll als auch RFM-Funk ist eingebaut für drahtlose Steuerung. Die 30Z ist voll z21-kompatibel und unterstützt das Massoth-DiMax USB Protokoll. Ebenso ist ein Über- und Unterspannungsschutz implementiert. Es können bis zu 100 Loks gleichzeitig gesteuert und gespeichert werden (Fahrstufen 14, 28 und 128 möglich). Auch das Steuern einer Analoglok ist möglich. Die Zentrale verfügt über die Möglichkeit, bis zu 10239 Loks, F0-F68 und 2048 Weichen anzusteuern. Durch das integrierte WLAN ist es möglich sowohl WLANMAUS als auch die z21 APP nutzen zu können.

Nähers finden Sie in der >Bedienungsanleitung<


Als Steuergerät empfiehlt sich:
- Roco Multimaus (kabelgebunden)
- Roco MultimausWLAN

- Uhlenbrock Daisy II

- Digitrax Panels
- Z21 App für Android/Apple
- App für Android (https://play.google.com/store/apps/details?id=eu.z21.app)
- App für Apple (https://apps.apple.com/de/app/z21/id1114706450)

- alle weiteren XpressNet oder LocoNet fähigen Steuergeräte


Unsere Empfehlungen für Netzteileinstellungen:

• Spur Z-N: 15V - 16V
• Spur H0 Zweileiter (DCC): 16V - 18V
• Spur H0 Dreileiter: 18V - 20V
• Spur 1: 18V - 21V
• Spur G: 20V - 24V


Technische Daten:

• bis zu 30 Ampere Fahrstrom am Gleis

• bis zu 3 Ampere Fahrstrom am Programmiergleis

• Spannungsversorgung 12 - 24V DC
• Parallele Funktionsauslösung

• USB Anschluss

• XpressNet-Bus

• LocoNet-Bus

• S88, RS-Bus für Rückmelder

• Automatikfunktionen mit 64 Kanälen einstellbar

• Modellbahnzeit mit einstellbarem Zeitfaktor

• Programmiergleis in Hauptanlage einbindbar

• Automatische Wiedereinschaltung im Kurzschlussfall einstellbar

• Kurzschlusszeiten einstellbar

• Stromgrenze einstellbar (1-25A)

• Empfindlichkeitserhöhung für Kurzschlusserkennung aktivierbar

• RailCom Austastlücke aktivierbar

• Analoge Lok auf diigtaler Anlage steuerbar mit Adresse 9999

• F0-F68 (69 Funktionstasten aktivierbar)

• 14, 28, 128 Fahrstufen je Lok einstellbar, Speicherung in der Zentrale
• 100 Loks gleichzeitig steuer- und speicherbar
• Weichenlagenspeicherung und Rückmeldung
• Anzeige aller Weichenpositionen, Lokinformationen uvm. an allen Handsteuergeräten
• Temperaturüberwachung und Kühlungssystem mit Lüfter (temperaturgesteuert)
• Kurzschlussschutz/Überlastschutz
• Programmierung möglich (POM, CV lesen, CV schreiben) mit Rückmeldung
• Stabile Schraubklemme, einfacher Netzteilstecker
• 3x Anschluss für Steuergeräte (2x XpressNet, 1x LocoNet)
• 1x Boosteranschluss (CDE) und Boosterausgabe an LocoNet, S88
• Steuerbus mit 1 Ampere (bis zu 31 Eingabe- und Steuergeräte für XpressNet, 127 Steuergeräte für LocoNet)
• 100% DCC kompatibel
• 100% LGB MZS kompatibel
• 100% mfx kompatibel

• 100% Motorola kompatibel

• WLAN 100% Z21 Funktion
• Rückmeldung mit unseren Rückmeldern über X-Bus oder Funk
• Rückmeldung über WLAN und 2.4 Ghz Funk
• Kein Router oder Freischaltcode für WLAN nötig

• Anschluss von Rückmeldern S88, RS-Bus und LocoNet fähig

• WLAN mit erhöhter Reichweite integriert

• Antennenanschluss für bel. Antennen

• Plug&Play


Unterstützte PC Steuerungsprogramme:
• Rocrail

• iTrain

• TrainController

• und alle mit Z21 Support (WLAN)

• und alle mit Massoth DiMax Support (USB)
