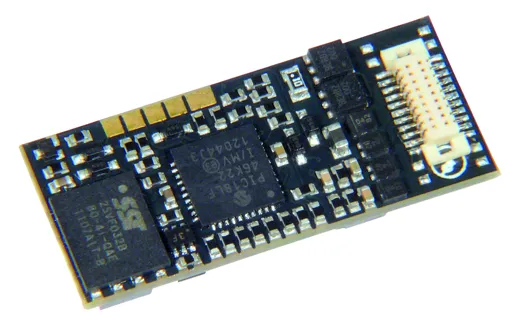

Miniatur Sound-Decoder - 25 x 10,5 x 3 mm - 0,8 A - 1W Audio - Next18
CHF 98.50
Verfügbar: Ab Lager, werkseitig ausverkauft
25 x 10,5 x 4
21MTC" oder nur "MTC", basierend auf einer 22-poligen Stiftleiste auf der Lokplatine und einer 22-Buchsenleiste am Decoder, geht auf eine alte Definition der Fa. Märklin für die ehemals favorisierten "C-Sinus-Motoren" (elektisch kommutierte Motoren) zurück. Die Originalversion enthielt deswegen 3 Pins für Hall-Sensoren und insgesamt 3 Pins (anstelle von 2) als Motorausgänge. Diese später überflüssigen (insgesamt 4 Pins) wurden nach der C-Sinus-Ära anderweitig genutzt; allerdings auf unterschiedliche Weise, weswegen es unterschiedliche Auslegungen dieser Schnittstelle gibt.
Tabelle unten: ganz rechts die bis etwa 2016 gültige NMRA-Norm (wo die "C-Sinus-Pins" offiziell ungenutzt sind - NC), links daneben die im Jahr 2016 beschlossene VHDM-Norm (Railcommunity), wo diese Pins zugeteilt sind.
ZIMO hat bereits vor längerer Zeit begonnen, diese Pins zu nutzen; aktuell (2018) gibt es 4 Auslegungen, teilweise mit Umschaltemöglichkeiten; die neueste Varianten - die High-Power Typen MX636D und -C - sind sowohl in Kompatibilitär mit der aktuellen VHDM-Norm herstellbar, als als auch nach dem ZIMO Schema wie MX634..
Grüne Schrift in der Tabelle gekennzeichnet mögliche Ergänzungen oder Abweichungen der ZIMO Decoder zur Norm.
Für die wichtigsten Anschlüsse gibt es keine Unterschiede zwischen ZIMO und Norm, also für Schiene, Motor, Pluspol, Funktionen Licht-vorne und Licht-hinten sowie FA1, FA2 (in der Norm AUX1 und AUX2 genannt).
Für die Ausgänge FA3, FA4 gibt es bei ZIMO die Wahlmöglichkeit für normgemäße Logikpegelausgänge (C-Typen) oder ZIMO-proprietäre verstärkte Ausgänge ("open collector" wie FA1, FA2, ..., D-Typen).
Die Ausgänge FA5, FA6 sind bei ZIMO nicht normgemäß angeordnet; nur der MX636 läßt sich bei Bedarf auch in einer solchen Veariante herstellen.
Der direkte Anschluss für einen externen Energiespeicher ist eine ZIMO Besonderheit, bei MX634, MX638, MX644 und Nachfolger gibt es einen Anschluss für den Minuspol eines Kondensators (Pluspol liegt auf "Commmon positive", mindestens 25 V); beim - modernern - MX636 hingegen einen Anschluss für den Pluspol eines Kondesators (dessen Minuspol auf GND anzuschließen ist, 16 V Spannungsfestigkeit ist ausreichend).
Hersteller-Artikelnummer | MX658N18 |
Art.-Nr. | ZIMX658N18 |
Hersteller | ZIMO |
Spur | N, H0 |
Schnittstelle | NEM 651 6 Pol |
Decodereigenschaften | SUSI Schnittstelle, Servoansteuerung |
Lebenszyklus | Aktuell |
