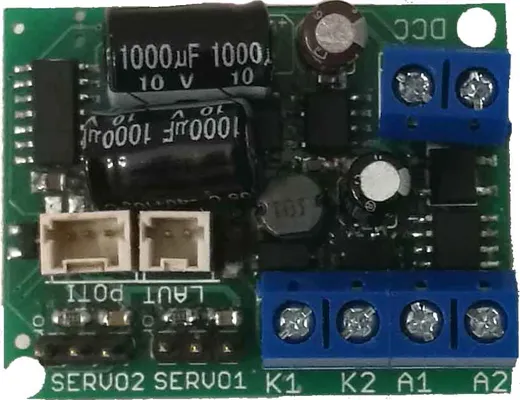

Decoderwerk 00501 Bahnschrankensteuerung mit Sound und Servo

• Der Decoder verfügt über 2 Servo, 2 Lichtausgänge, 1 Soundausgang sowie 2 Kontakteingänge.
• Die Stromversorgung der Verbraucher erfolgt durch die am Decoder angeschlossene Stromquelle.
• Der Betrieb kann mit DCC oder über Kontakte erfolgen
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Spannung

• Aufbauen
  • 9-24V Gleichspannung
  • 9-18V Wechselspannung
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
• Leistung
  • 9-24V Gleichspannung
  • 0,1A pro Ausgang
  Jeder Ausgang kann mit 0,1A belastet werden und liefert 9-24V Gleichspannung. Der Decoder kann insgesamt mit maximal 1A belastet werden.
• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf der Ausgänge hängt vom angeschlossenen Artikel ab. Wir empfehlen ein Netzteil mit 1A.
• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
• Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Schalter drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
• Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung wieder her.
• Umfang An jedem der 6 Ausgänge können div. Effekte und Abläufe bis hin zu Lauflichtern eingestellt werden und damit stimmungsvoll Anlagen, Bahnhöfe oder Kirmes effektvoll ausgeleuchtet werden
• Für Immer Jeder Ausgang ist als Dauerbetrieb konfiguriert. Der gewählte Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.
• Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltimpulse von 1 bis 255 Sekunden möglich. Und das in kleinen Schritten von 1 Sekunde.

Installation

• Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
• Drehscheibe Das Steuerungssignal DCC ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
• Abmessungen 32x42mm, 15mm hoch
• Befestigung 2 Befestigungslöcher der Grösse M4. Der Innendurchmesser beträgt 4.5mm.

Wir empfehlen unseren Schallboxlautsprecher Art. Nr. Z001 sowie wenn gewünscht unser Poti stehdn Z004. Als Servo haben wir im Programm unseren Servo Art. Nr. Z005
