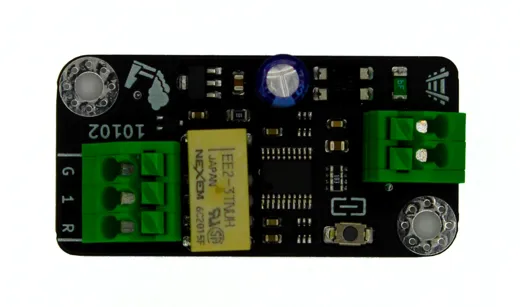

Decoderwerk 10102 1 Kanal Relaisdecoder

Beschreibung

• Der Decoder verfügt über 1 Ausgang der als Wechsler arbeitet.
• Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
• Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

SPANNUNG

• AUFBAUEN
  • 9-24V GLEISSPANNUNG

Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.

• LEISTUNG
  • 30V GLEICHSPANNUNG
  • 30V WECHSELSPANNUNG
  • 2A STROM

Das Relais kann mit 2A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.

• BEDARF
  • RUHESTROM UNTER 5MA

Der Decoder benötigt im Ruhezustand unter 5mA. Das Relais ist bistabil und benötigt keinen Strom zur Haltung der Stellung.

ANKUPPELN

• KÜNSTLICHE INTELLIGENZ Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
• INDIVIDUELL Dem Decoder kann eine individuelle Adresse zugewiesen werden. Die Adresse ist frei wählbar.
• FERNSTEUERUNG Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• INSPEKTION Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

KONFIGURATION

• Standardmässig ist der Ausgang als Dauerbetrieb eingestellt.
• Das Relais ist bistabil und behält automatisch die letzte ausgewählte Stellung.
• Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
• Der Ausgang kann als Dauerbetrieb konfiguriert werden. Das Relais wird geschaltet, bis es durch Auswahl deaktiviert wird.

INSTALLATION

• ANSCHLÜSSE Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
• ABMESSUNGEN 25x50mm, 20mm hoch
• BEFESTIGUNG 2 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.
