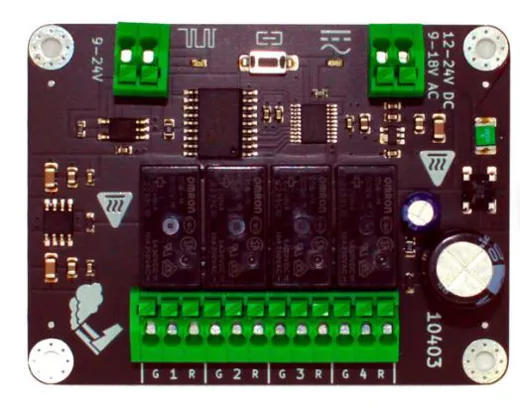

4 Kanal Relaisdecoder
Decoderwerk
Spur H0Spur NSpur G

4 Kanal Relaisdecoder

CHF 27.90

Verfügbar: Ab Lager, sofort lieferbar

Anzahl (Stk.):

Beschreibung



  • Der Decoder verfügt über 4 Ausgänge die als Wechsler arbeiten.
  • Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
  • Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
  • 100% Qualitätsprüfung aller Decoder
    Entwicklung und Produktion in Deutschland
    Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller



Spannung

  • Aufbauen
    • 12-24V Gleichspannung
    • 9-18V Wechselspannung
    • 12-24V Gleisspannung

Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.

  • Leistung
    • 30V Gleichspannung
    • 30V Wechselspannung
    • 3A pro Relais

Jedes Relais kann mit 3A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.

  • Bedarf
    • Ruhestrom unter 10mA

Der Decoder selbst benötigt im Ruhezustand unter 10mA. Wenn alle Relais geschaltet sind beträgt der Strombedarf ca. 80mA. Wir empfehlen ein Netzteil mit mindestens 100mA.



Ankuppeln

  • Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
  • Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
  • Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
  • Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
  • Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's geschrieben werden.



Konfiguration

  • Für Immer Jeder Ausgang kann als Dauerbetrieb konfiguriert werden. Das gewählte Relais wird geschaltet, bis es durch Auswahl deaktiviert wird.
  • Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung des Relais wieder her.
  • Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
  • Individuell Die Schaltzeiten können für jeden Ausgang individuell konfiguriert werden.



Installation

  • Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
  • Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
  • Abmessungen 90x70mm, 25mm hoch
  • Befestigung 4 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.
  •
Hersteller-Artikelnummer 10403
Art.-Nr. DW10403
Hersteller Decoderwerk
Spur N, H0, G
Lebenszyklus Aktuell
