Die Stromversorgung der Verbraucher erfolgt durch die am Decoder angeschlossene Stromquelle.
Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller
Spannung
Aufbauen
9-24V Gleichspannung
9-18V Wechselspannung
9-24V Gleisspannung
Es können kostengünstige Steckernetzteile verwendet werden. Der Decoder kann auch direkt durch die Gleisspannung versorgt werden.
Leistung
9-24V Gleichspannung
1A pro Ausgang
Jeder Ausgang kann mit 1A belastet werden und liefert 9-24V Gleichspannung. Der Decoder kann insgesamt mit maximal 2A belastet werden.
Bedarf
Ruhestrom unter 10mA
Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf der Ausgänge hängt vom angeschlossenen Artikel ab. Wir empfehlen ein Netzteil mit 2A.
Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.
Langer Schluss Die Decoder verfügen über eine Laderegelung, so dass die Zentrale beim Start nicht fälschlicherweise einen Kurzschluss diagnostiziert.
Ankuppeln
Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
Individuell Jedem Ausgang kann eine individuelle Adresse zugewiesen werden. Die Adressen sind frei wählbar.
Sozial Eine Adresse kann mehrfach vergeben werden. Bei Aufruf der Adresse werden alle Ausgänge geschaltet, die dieser Adresse zugeordnet sind.
Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.
Konfiguration
Gedächtnis Der Decoder stellt beim Start automatisch die letzte Schaltung wieder her.
Für Immer Jeder Ausgang ist als Dauerbetrieb konfiguriert. Der gewählte Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.
Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltimpulse von 1 bis 255 Sekunden möglich. Und das in kleinen Schritten von 1 Sekunde.
Installation
Anschlüsse Markenklemmen von Phoenix Contact für Kabel von bis zu 1mm2.
Drehscheibe Das Steuerungssignal DCC oder Märklin Motorola ist über Optokoppler angebunden und damit galvanisch komplett getrennt.
Abmessungen 70x50mm, 20mm hoch
Befestigung 4 Befestigungslöcher der Grösse M3. Der Innendurchmesser beträgt 3.5mm.

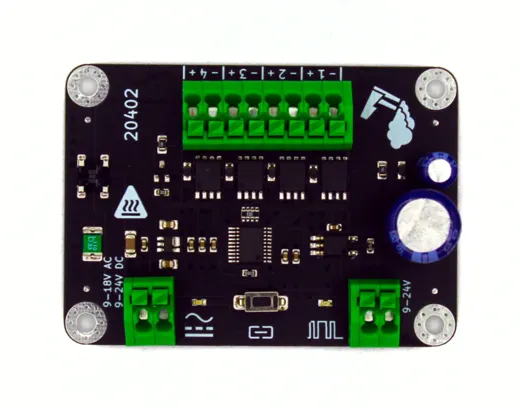

Hersteller-Artikelnummer
20402
Art.-Nr.
DW20402
Hersteller
Decoderwerk
Spur
0m, H0e, H0m, 0, N, 1, Z, TT, H0, G
Lebenszyklus
Aktuell
