C-Gleis Weichendecoder
Decoderwerk
Spur H0Spur NSpur G

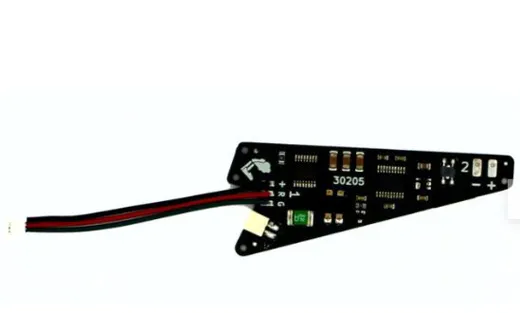

C-Gleis Weichendecoder

CHF 15.90

Verfügbar: Ab Lager, sofort lieferbar

Anzahl (Stk.):

Beschreibung

  • Der Decoder verfügt über 2 Ausgänge.
  • Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
  • Der Decoder eignet sich zur Steuerung von Märklin oder Trix C-Gleis-Weichen und der optionalen Weichenlaterne.
  • 100% Qualitätsprüfung aller Decoder
    Entwicklung und Produktion in Deutschland
    Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller



Kompatibel

  • Decoder Der Decoder ist die ideale Alternative für die Einbau-Digital-Decoder 74460, 74461 und 74462.
  • Antriebe Der Decoder kann direkt an die elektrischen Weichenantriebe 74490, 74491 und 74492 angeschlossen werden.
  • Märklin C-Gleis Der Decoder kann direkt in die folgenden Weichen eingesetzt und angeschlossen werden.
    • Weiche links 24611
    • Weiche rechts 24612
    • Schlanke Weiche links 24711
    • Schlanke Weiche rechts 24712
    • Bogenweiche links 24771
    • Bogenweiche rechts 24772
    • Bogenweiche links 24671
    • Bogenweiche rechts 24672
    • Doppelkreuzungsweiche 24624
  • Trix C-Gleis Der Decoder kann in die folgenden Weichen eingesetzt und angeschlossen werden. Das erforderliche Anschlusskabel liegt bei.
    • Weiche links 62611
    • Weiche rechts 62612
    • Schlanke Weiche links 62711
    • Schlanke Weiche rechts 62712
    • Bogenweiche links 62671
    • Bogenweiche rechts 62672
    • Schlanke Bogenweiche links 62771
    • Schlanke Bogenweiche rechts 62772
    • Doppelkreuzungsweiche 62624



Spannung

  • Aufbauen
    • 9-24V Gleisspannung

Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.

  • Leistung
    • 9-24V Gleichspannung
    • 1A Strom

Die Ausgänge können mit 1A belastet werden und liefern 9-24V Gleichspannung.

  • Bedarf
    • Ruhestrom unter 5mA

Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

  • Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.



Ankuppeln

  • Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
  • Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
  • Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.



Konfiguration

  • Standard Standardmässig macht der Ausgang kleine Schritte mit einem Schaltimpuls von 400ms.
  • Es werde Licht Der Decoder untertützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaterne wieder her.
  • Verdreht Der Weichenausgang kann invertiert werden. So können zum Beispiel gegenläufige Weichen mit der gleichen Adresse geschaltet werden.
  • Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 10ms bis 2.550ms möglich. Und das in kleinen Schritten von 10ms.



Installation

  • Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Weiche.
    Für den Anschluss von Trix-Weichen liegt ein passendes Anschlusskabel bei.
  • Befestigung Der Decoder kann einfach im Innenbett einer C-Gleis-Weiche von Märklin oder Trix befestigt werden.
Hersteller-Artikelnummer 30205
Art.-Nr. DW30205
Hersteller Decoderwerk
Spur N, H0, G
Lebenszyklus Aktuell
