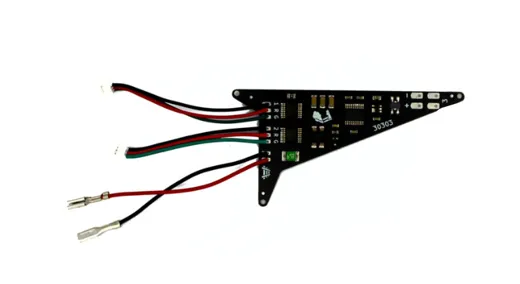

Decoderwerk 30303 C-Gleis 3 Weg Weichendecoder

Beschreibung

• Der Decoder verfügt über 3 Ausgänge.
• Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
• Der Decoder eignet sich zur Steuerung von Märklin C-Gleis Dreiwegweichen und den optionalen Weichenlaternen.
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Kompatibel

• Decoder Der Decoder ist die ideale Alternative für die Einbau-Digital-Decoder 74465 und 74466.
• Antriebe Der Decoder kann direkt an die elektrischen Weichenantriebe 74490, 74491 und 74492 angeschlossen werden.
• Märklin C-Gleis Der Decoder kann direkt in die Dreiwegweiche 24630 eingesetzt und angeschlossen werden.

Spannung

• Aufbauen
  • 9-24V Gleisspannung

Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.

• Leistung
  • 9-24V Gleichspannung
  • 1A Strom

Die Ausgänge können mit 1A belastet werden und liefern 9-24V Gleichspannung.

• Bedarf
  • Ruhestrom unter 5mA

Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Standard Standardmässig macht der Ausgang kleine Schritte mit einem Schaltimpuls von 400ms.
• Es werde Licht Der Decoder untertützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaternen wieder her.
• Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 10ms bis 2.550ms möglich. Und das in kleinen Schritten von 10ms.
• Logisch Für Zentralen die kein eigenes Schaltsymbol für die Dreiwegweiche haben, wie z.B. die Märklin Mobile Station, erzeugt die Schaltlogik automatisch die notwendigen Umschaltbefehle.

Installation

• Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Dreiwegweiche.
• Befestigung Der Decoder kann einfach im Innenbett einer C-Gleis-Dreiwegweiche von Märklin befestigt werden.
