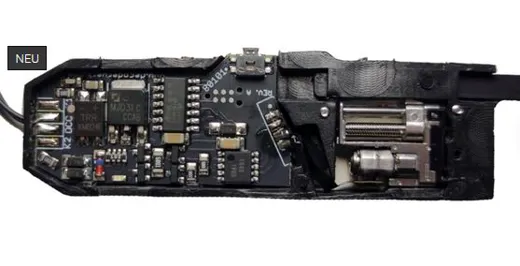

Decoderwerk 80101 Weichenantrieb für RocoLine mit Schrittmotor für vorbildgerechtes Umschalten der Weiche. Integrierter Decoder mit RailCom

Beschreibung

• Der Decoder verfügt über einen Motorausgang und RailCom.
• Der Decoder besitzt 2 Kontakteingänge für analoges Schalten und manuelle Auslösung
• Der Betrieb kann mit DCC erfolgen.

• Der Antrieb ist langsam umlaufend (einstellbar)

• Der Decoder eignet sich zur Steuerung von RocoLine Weichen mit Bettungsgleis und kann dort eingeklipst werden
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Kompatibel

• Antrieb Der Antrieb ist die ideale Alternative für die elektrischen RocoLine Weichenantriebe 42624 und und 42620 schaltet lautlos, sicher und langsam vorbildgerecht.

• RocoLine Weichen Der Decoder kann direkt in die folgenden Weichen eingesetzt und angeschlossen werden.
  • Weiche links 42532, 42580, 42538
  • Weiche rechts 42533, 42581, 42539
  • Bogenweiche links 42556, 42558, 42568, 42570, 42572
  • Bogenweiche rechts 42557, 42559, 42569, 42571, 42573
  • Dreiwegweiche 42543
  • Doppelkreuzungsweiche 42546, 42549, 42591, 42594, 42597

Spannung

• Aufbauen
  • 9-24V Gleisspannung

Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.

• Leistung
  • 9-24V Gleichspannung
  • 0,5A Strom

Der Lichtausgange kann mit 0,5A belastet werden und liefern 9-24V Gleichspannung.

• Bedarf
  • Ruhestrom unter 10mA

Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Standard Standardmässig macht der Ausgang kleine Schritte und fährt den Motor langsam. Die Zeit ist einstellbar.
• Verdreht Der Weichenausgang kann invertiert werden. So können zum Beispiel gegenläufige Weichen mit der gleichen Adresse geschaltet werden.
• Kleine Schritte Du kannst die Schritte welche gefahren werden über 4096 Schritte (ganz vorne nach ganz hinten) fein einstellen und die Umlaufzeit ebenso.
• Auf Befehl Du kannst durch die 2 Kontakteingänge den Motor manuell, über einen anderen Decoder oder gar analog betreiben.

Installation

• Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Weiche.
  Für den Anschluss von Trix-Weichen liegt ein passendes Anschlusskabel bei.
• Befestigung Der Decoder kann einfach im Innenbett einer C-Gleis-Weiche von Märklin oder Trix befestigt werden. Schrauben liegen bei. Der Decoder muss hinter die Motoreinheit geklebt werden.

RailCom ist eine eingetragene Marke der Lenz Elektronik GmbH
