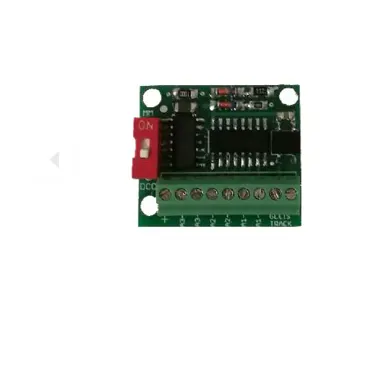

Decoderwerk 90401 4 Kanal Servodecoder mit 4 Lampenausgängen, Wippen, Glocke, Kran, 3 Position, Herzstück

• Der Decoder verfügt über 4 Servoausgang und 4 Schaltausgang.
• Motorola der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
• 100% Qualitätsprüfung aller Decoder
• Entwicklung und Produktion in Deutschland
  Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller

Kompatibel

• Decoder Der Decoder ist klein und ideal zur Steuerung von Servoanwendungen, dieser ist steckbar
• SERVO Der Decoder ist kompatibel mit allen gängigen analogen und digitalen Servos

Spannung

• Aufbauen
  • 9-24V Gleisspannung
  Der Decoder wird direkt durch die Gleisspannung versorgt, ebenso der Servo.

• Leistung
  • 9-24V Gleichspannung
  • 3A Strom
  Die Ausgänge können mit 0,3A belastet werden und liefern 9-24V Gleichspannung. Die Servoanschlüsse liefern 5V und 0,5A je Ausgang.


• Bedarf
  • Ruhestrom unter 10mA
  Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Standard Standardmässig macht der Ausgang kleine Schritte. Die Schritte sind einstellbar, ebenso wie die Lagenpositionen
• Verdreht Der Weichenausgang kann invertiert werden zur gegenläufigen Schaltrichtung
• Kleine Schritte Du kannst den Schaltimpuls individuell einstellen.
• Funktion Der Decoder kann Glockenschwingen, Nachwippfunktionen und bietet 3 Positionen, welche angefahren werden können. Die Schaltausgänge können gedimmt werden und haben Sonderfunktionen wie Blinken und Herzstückpolarisation

Installation

• Anschlüsse Der Decoder verfügt über alle Steck- und Lötanschlüsse
• Befestigung Der Decoder kann einfach verklebt oder geschraubt werden dank Montagelöcher

• Abmessungen 14x30mm, 15mm hoch
