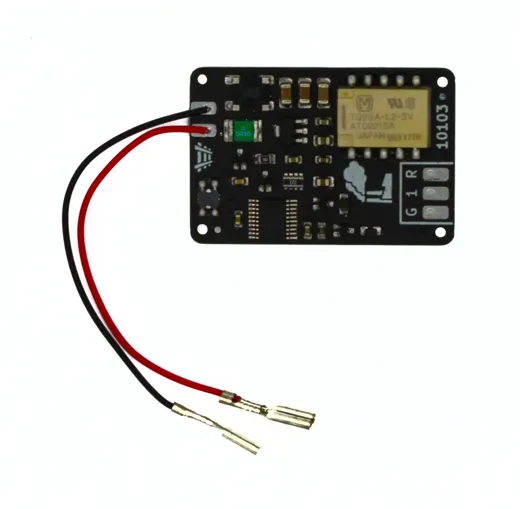

Der Decoder verfügt über 1 Ausgang der als Wechsler arbeitet.
Durch den Einsatz von Relais sind potentialfreie Schaltungen möglich, der Verbraucher ist komplett vom Decoder getrennt.
Der Betrieb kann mit DCC oder Märklin Motorola erfolgen.
100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschliesslich Bauteile namhafter Markenhersteller
Kompatibel
Märklin C-Gleis Der Decoder kann u.a. in die folgenden Gleise eingesetzt und angeschlossen werden.
Gerades Gleis 24172
Gerades Gleis 24188
Gerades Gleis 24229
Gerades Gleis 24236
Gerades Gleis 24360
Gebogenes Gleis 24912
Gebogenes Gleis 24230
Gebogenes Gleis 24330
Gebogenes Gleis 24430
Gebogenes Gleis 24530
Trix C-Gleis Der Decoder kann u.a. in die folgenden Gleise eingesetzt und angeschlossen werden.
Gerades Gleis 62172
Gerades Gleis 62188
Gerades Gleis 62229
Gerades Gleis 62236
Spannung
Aufbauen
9-24V Gleisspannung
Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
Leistung
30V Gleichspannung
30V Wechselspannung
2A Strom
Das Relais kann mit 2A belastet werden und ist für bis zu 30V Gleich- oder Wechselspannung geeignet.
Bedarf
Ruhestrom unter 5mA
Der Decoder selbst benötigt im Ruhezustand unter 5mA. Das Relais ist bistabil und benötigt nach dem Umschalten keinen Strom zum Halten der Stellung.
Ankuppeln
Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschte Adresse an Deiner Zentrale aufrufen. Fertig.
Individuell Dem Decoder kann eine individuelle Adresse zugewiesen werden. Die Adresse ist frei wählbar.
Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.
Konfiguration
Gedächtnis Das Relais ist bistabil und behält automatisch die letzte ausgewählte Stellung.
Für Immer Der Ausgang ist als Wechsler konfiguriert. Das Relais verbleibt in der ausgewählten Stellung bis ein neuer Befehl gesendet wird.
Kleine Schritte Du kannst die Schaltdauer individuell einstellen. Dabei sind Schaltdauern von 1er Sekunde bis 255 Sekunden möglich. Und das in kleinen Schritten von einer Sekunde.
Installation
Befestigung Der Decoder kann einfach im Innenbett von C-Gleisen von Märklin oder Trix befestigt werden.
Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in ein Märklin C-Gleis.
Hersteller-Artikelnummer
10103
Art.-Nr.
DW10103
Hersteller
Decoderwerk
Spur
N, H0, G
Lebenszyklus
Aktuell
